TH 型環鏈式斗式提升機
一、特點
地腳螺釘孔位置圖
|
提升機型號 |
地腳孔尺寸 |
||
|
as |
bε |
n×d? |
|
|
TH315 |
350 |
571 |
8×22 |
|
TH400 |
400 |
658 |
8×22 |
|
TH500 |
360 |
788 |
10×26 |
|
TH630 |
400 |
918 |
10×26 |
產品名稱、型號、規格：
1、產品名稱：圓環鏈斗式提升機。
2、產品型號規格： TH 系列和THS系列斗式提升機各有五種規格。

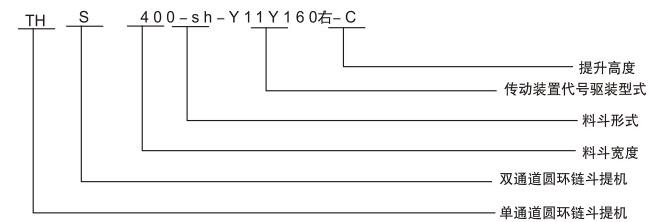

3、訂貨標記示例：
提升機用途及特點：
TH 型和THS型圓環鏈斗式提升機(以下簡稱本機),是我公司設計的新產品，本機主要結構參數等效國際標準和國外先進標準，主 要性能參數復合JB3926-85 《垂直斗士提升機》標準，引用國環鏈復合GB/T12718-91 《礦用高強度國環鏈》標準，料斗以：掏取式; 進行裝載、混合式卸載。
本機適用于輸送物料堆積比重不大于1.5T/M□的粉狀，小塊狀的無磨琢性、半磨琢性的物料，如煤、水泥、砂、粘土、礦石等，物 料溫度不超過250℃。
本機備有兩種料斗---中深斗 (zh 型);深斗 (sh 型 ) ,sh型料斗一般適用于輸送干燥的、松散的、易于拋出的物料，如水泥、煤 塊、碎石等。
本機輸送量在35-235m□/h范圍內，提升高度約6-30米范圍內。
本機負載運行平穩、可靠，拉緊裝置采用螺桿式和重錘式。重錘式實現了自動張緊，避免了脫鏈和打滑現象。
二、主要技術規范
|
提升機型號 |
TH315 |
TH400 |
TH500 |
TH630 |
|||||
|
料斗型式 |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
|
|
輸送量(m³h) |
35 |
59 |
58 |
94 |
73 |
118 |
114 |
185 |
|
|
料斗 |
斗容 |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
15 |
14.6 |
23.6 |
|
斗距 |
512 |
688 |
|||||||
|
鏈條 |
圓鋼直徑x節距 |
φ18×64 |
φ22×86 |
||||||
|
單條破斷截荷(KN) |
≥320 |
≥480 |
|||||||
|
單位長度牽引件重量(kg/m) |
26.2 |
27.6 |
31.1 |
32.7 |
41.0 |
43.8 |
49.2 |
53.1 |
|
|
料斗運行速度(m/s) |
1.4 |
1.5 |
|||||||
|
傳動鏈輪轉數(min') |
42.5 |
37.6 |
35.8 |
31.8 |
|||||
|
輸送物料最大塊度 |
35 |
40 |
50 |
60 |
|||||
YY 型傳動裝置技術規范
|
提升機 |
傳動裝置型號 |
電動機 |
電動機功 |
減速機型號 |
重量(Kg) |
|
TH315 |
Y5Y125 |
Y132S-4 |
5.5 |
ZLY125-20 |
310 |
|
Y7Y140 |
Y132M-4 |
7.5 |
ZLY140-20 |
380 |
|
|
Y11Y160 |
Y160M-4 |
11 |
ZLY160-20 |
536 |
|
|
Y15Y180 |
Y160L-4 |
15 |
ZLY180-20 |
564 |
|
|
TH400 |
Y11Y160 |
Y160M-4 |
11 |
ZLY160-20 |
575 |
|
Y15Y180 |
Y160L-4 |
15 |
ZLY180-20 |
632 |
|
|
Y18Y180 |
Y180M-4 |
18.5 |
ZLY180-20 |
690 |
|
|
Y22Y200 |
Y180L-4 |
22 |
ZLY200-20 |
827 |
|
|
TH500 |
Y15Y180 |
Y160L-4 |
15 |
ZLY200-20 |
708 |
|
Y18Y200 |
Y180M-4 |
18.5 |
ZLY200-20 |
830 |
|
|
Y22Y200 |
Y180L-4 |
22 |
ZLY200-20 |
858 |
|
|
Y30Y224 |
Y200L-4 |
30 |
ZSY224-20 |
310 |
|
|
TH630 |
Y18Y200 |
Y180M-4 |
18.5 |
ZSY200-31.5 |
310 |
|
Y22Y224 |
Y180L-4 |
22 |
ZSY224-31.5 |
1157 |
|
|
Y30Y224 |
Y200L-4 |
30 |
ZSY224-31.5 |
1206 |
|
|
Y37Y250 |
Y225S-4 |
37 |
ZSY250-31.5 |
1434 |
YZ 型傳動裝置技術規范
|
提升機 |
傳動裝置 |
電動機 |
電動機 |
ZJ型減速器型號 |
重量 |
|
|
右裝傳動裝置 |
左裝傳動裝置 |
|||||
|
TH315 |
Y4Z100 |
4 |
Y112M-4 |
ZJ100-16SM-I |
ZJ100-16NM-II |
268 |
|
Y5Z160 |
5.5 |
Y132S-4 |
ZJ160-16SM-I |
ZJ160-16NM-I |
320 |
|
|
Y7Z160 |
7.5 |
Y132M-4 |
364 |
|||
|
Y11Z250 |
11 |
Y160M-4 |
ZJ250-16SM-I |
ZJ250-16NM- ⅡI |
505 |
|
|
TH400 |
Y7Z250 |
7.5 |
Y132M-4 |
ZJ250-16SM- |
ZJ250-16NM-II |
364 |
|
Y11Z250 |
11 |
Y160M-4 |
440 |
|||
|
Y15Z400 |
15 |
Y180L-6 |
ZJ400-16SM-I |
ZJ400-16NM-II |
649 |
|
|
Y18Z630 |
18.5 |
Y200L1-6 |
ZJ630-16SM-I |
ZJ630-16NM-II |
841 |
|
|
TH500 |
Y11Z400 |
11 |
Y160L-6 |
ZJ400-16SM-I |
ZJ400-16NM-II |
589 |
|
Y15Z400 |
15 |
Y180L-6 |
663 |
|||
|
Y18Z630 |
18.5 |
Y200L1-6 |
ZJ630-16SM-I |
ZJ630-16NM-II |
853 |
|
|
Y22Z630 |
22 |
Y200L2-6 |
879 |
|||
|
TH630 |
Y11Z400 |
11 |
Y160L-6 |
ZJ400-16SM-I |
ZJ400-16NM- ⅡI |
608 |
|
Y15Z630 |
15 |
Y180L-6 |
ZJ630-16SM-I |
ZJ630-16NM-IⅡI |
813 |
|
|
Y18Z630 |
18.5 |
Y200L1-6 |
853 |
|||
|
Y22Z630 |
22 |
Y200L2-6 |
ZJ630-16SM-I |
ZJ630-16NM-II |
891 |
|
